一、简介
GD52-RS105T 在线浊度传感器采用散射光式浊度测量法原理设计制作而成。当一束光束射入水样时，由于水样中浊度物质使光产生散射，通过测量与入射光垂直方向的散射光强度，并与内部标定值比对，从而计算出水样中的浊度，经过线性化处理输出最终值。
二、特点
1.带有温度自动补偿。
2.输出标准Rs485（Modbus/RTU协议）数字信号。
3.Rs485信号方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备。
4.参数设置更加方便快捷。
5.校准功能可提供简单快捷的校准方式。
6.实时数据传输让您及时准确地获取监测水体的数据。
三、应用环境
各种饮用水级水处理过程、饮用水二次加压泵站、小区二次供水、官网末梢、CIP等行业。

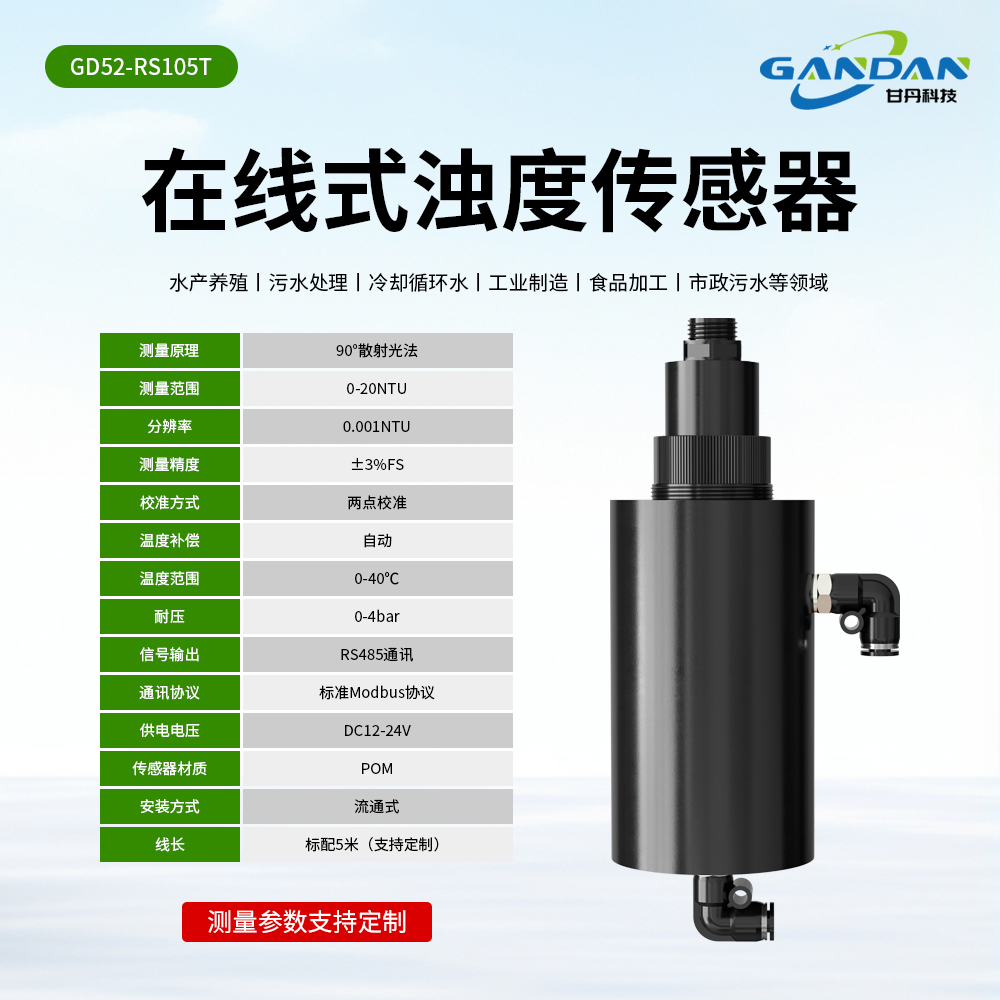

四、技术参数
名称 | 参数 |
测量原理 | 90°散射光法 |
量程 | 0-20NTU; |
分辨率 | 0.001NTU |
测量精度 | ±3%F.S. |
校准方式 | 两点校准 |
温度补偿模式 | 自动温度补偿 |
温补范围 | 0-40℃ |
耐压能力 | 0-4bar |
信号输出 | RS485 |
通讯协议 | 标准Modbus协议 |
工作温度 | 0-40℃ |
建议校正周期 | 1-3个月，或根据实际情况调整 |
供电电压 | DC12V或DC24V |
传感器材质 | POM |
水样流速 | ＜20mL/min |
防护等级 | IP68 |
线长 | 标配5米（支持定制） |
传感器尺寸 | Φ80*220mm |
安装形式 | 流通式安装（GD52-RS105T） |
五、维护使用
每隔一个月左右，应对电极进行清洗，先用干净的水喷洗较脏的地方，再将电极浸泡于清洗液中一段时间，而后用清水洗净。
1、 电极球泡前端不应有气泡，如有气泡应用力甩去；
2、测量污染较大的液体时，需要增加电极的维护量，保持电极性能；
六、与仪表配套使用时常见的故障排除
1、接线盒受潮：打开接线盒盖，检查盒内是否有积水或受潮，确保盒内干燥，并检查接线盒各部位的密封性能到位，再进行校正。
2、电极缆线的接点开线错误：打开主机后盖及接线盒盖，检查电极缆线的开线是否正确，常见问题是缆线中的黑色导电橡皮未剥除，包括接线盒内两处、主机后盖内一处，共三处。
七、注意事项
1、测试时水温对测定结果的影响
一些使用时间比较长的传感器容易受到水体温度会影响，导致传感器的数据输出存在误差，因此在分析水质的数据时要根据不同的温度去进行校准。
2、分析传感器的本身问题
传感器探头受到了外部的一些污染，可能会造成在分析的结果出现误差。传感探头受到外部物质的污染时，要尽快进行清洗，清洗时一般采用先浸泡后清洗的方式。
